安裝方法
環境
在安裝AL-DZ300儀表之前，請您觀察所要安裝的位置周圍的環境，并確認符合以下條件。
溫度
AL-DZ300允許的工作環境溫度為-25℃～70℃，這滿足一般用戶的使用要求，如果您有更寬溫度范圍的要求，請洽詢制造工廠。設備長時間工作在非常高或非常低的溫度下，會對使用壽命產生不利影響，這一點提請您注意。
AL-DZ300允許的保存溫度范圍是-40℃～85℃
濕度
AL-DZ300允許的保存濕度范圍是0～95%（不結露）。
位置
AL-DZ300應當安裝于干燥、無粉塵處，并避免置于熱源、輻射源、強干擾源的周圍。
AL-DZ300的接線
接線端子分布

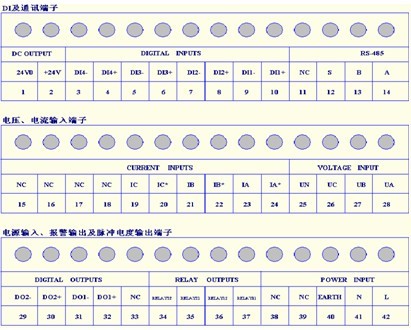

AL-DZ300的背板上有三組接線端子排，本手冊中將三相電壓、電流回路中的三相分別以a、b、c來表示。三組端子排如下圖：
圖2.3 接線端子圖 |
